공정개요
이 적용사례는 픽시스(PICKSYS) 3D 비전과 두산 협동로봇을 활용하여 프레스라인에서 철판의 픽 엔 플레이스 공정을 자동화한 솔루션입니다.
비전과 협동로봇의 패키지로 비정형화된 철판도 안전하고 효율적으로 핸들링할 수 있습니다. 작업장 내 작업자들이 가장 기피하던 업무를 자동화하여, 작업 효율 향상과 더불어 작업자 이탈을 막았습니다.
하자보증(Warranty) 기간
1년
수행 연도
2023년
프로젝트 기간
전체 프로젝트 : 8주
솔루션 설계/제작 : 4주
현장 설치 : 2주
안정화 : 2주
프로젝트 배경 및 목적
기피 작업의 자동화로 인력 이탈 방지
고중량 고위험 작업의 로봇 대체로 근골격계 질환 및 산재 예방
비전 시스템을 활용한 적재로 반복 작업의 효율 극대화
Components
| Robot | 두산로보틱스 A0912;
Payload 9kg;
Reach 1200mm;
Pick-it L-SD 비전;
3D Camera;
Processor 3.0, cable set ;
Set of 3 region markers ;
Robot Calibration plate; |
|---|---|
| Peripherals | 픽시스(PICKSYS) Frame;
진공 그리퍼;
전용 지그;
하네스;
OP-Switch; |
Workflow
| STEP 1. | 프레스에서 철판 가공 → 3D 비전 인식 → 3D 비전으로 철판 정보 전달 → 협동 로봇이 진공 그리퍼로 Pick → 비전으로 적재 위치 인식 → 철판 Place |
|---|
※ The content provided by Bigwave Robotics is protected under U.S. and Canadian copyright and intellectual property laws. Unauthorized reproduction, distribution, or use of this content is strictly prohibited.
Recommended Use Cases
.webp&w=3840&q=75)
260707 산업 자동화 사례 테스트1
현대로보틱스 산업용 로봇과 주행축, 자체 설계한 로봇 그리퍼를 결합하여 자동차 부품(래치류 잠금장치)을 대상으로 AI 기반 원격 운영·관제 시스템을 적용한 자동화 사례 입니다.
TM로봇을 사용한 CNC 자동화 공정. 1차, 2차 가공 자동화
이 적용사례는 TM5를 활용하여 CNC 가공 공정을 자동화한 솔루션입니다. 기존에는 작업자가 직접 CNC선반에 투입하고 배출했어야 했지만 로봇을 사용함으로 작업자 없이 24시간 작업이 가능하여 효율이 크게 증대했습니다.

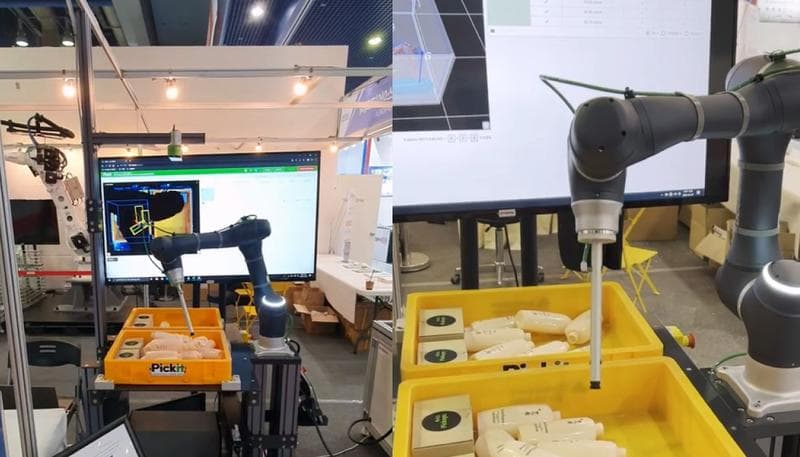

픽시스 (3D Vision + 협동로봇)
